伴随汽车电子、5G 通信、先进封装产业持续扩张，HDI 板、IC 载板、柔性 FPC 等高端印制电路板市场需求稳步增长。感光干膜作为 PCB 图形转移的核心基材，涂层厚度均匀性、表面洁净度直接影响线路精细度与成品良率，PCB 感光干膜涂布机则是决定干膜品质的关键核心装备。设备各项规格参数相互制约、联动匹配，构成整套量产工艺逻辑。本文从行业通用参数维度客观拆解涂布机配置逻辑，为产线规划、设备选型提供标准化参考依据。
一、幅宽与运行速度：界定产线基础产能边界
涂布幅宽与走膜速度是核算产线理论产能两大核心基础参数，二者选型需结合产品规格、工艺条件综合平衡，并非参数越大越好。
目前行业内精密干膜涂布设备常规有效涂布幅宽区间为 750mm–2600mm。其中窄幅机型更适配小批量打样、多规格切换的生产场景，设备调试难度低、工艺容错性高；宽幅机型可有效提升单卷基材产出效率，但对设备硬件设计门槛更高，需要严格把控模头内部流道均衡性、模唇平面加工精度、多路供胶管路分流一致性，否则易出现横向涂层厚薄不均、边缘效应等品质问题。
设备走膜调速范围 1–120m/min，实际生产车速上限受多重工艺条件约束，包括感光胶流变剪切特性、预设湿膜厚度、烘箱溶剂干燥效率等因素。针对 10–40μm 超薄干膜生产工况，涂布车速与干膜涂层厚度联动匹配供胶流量调节区间，整机控制系统可在全调速区间实现稳定闭环调控。行业主流高端量产涂布设备经全流程精密优化后，横向膜厚均匀度公差可稳定控制在 ±2% 以内，定制化超精密专属产线极限精度可达 ±1%，可有效抑制车速波动带来的涂层厚度偏移问题。
二、厚度控制系统：实现超薄干膜微米级精度保障
10–40微米超薄感光涂层，是 IC 载板、高阶 HDI 配套干膜的核心行业指标，该区间的厚度稳定复现能力，主要依靠狭缝挤出预计量系统实现。

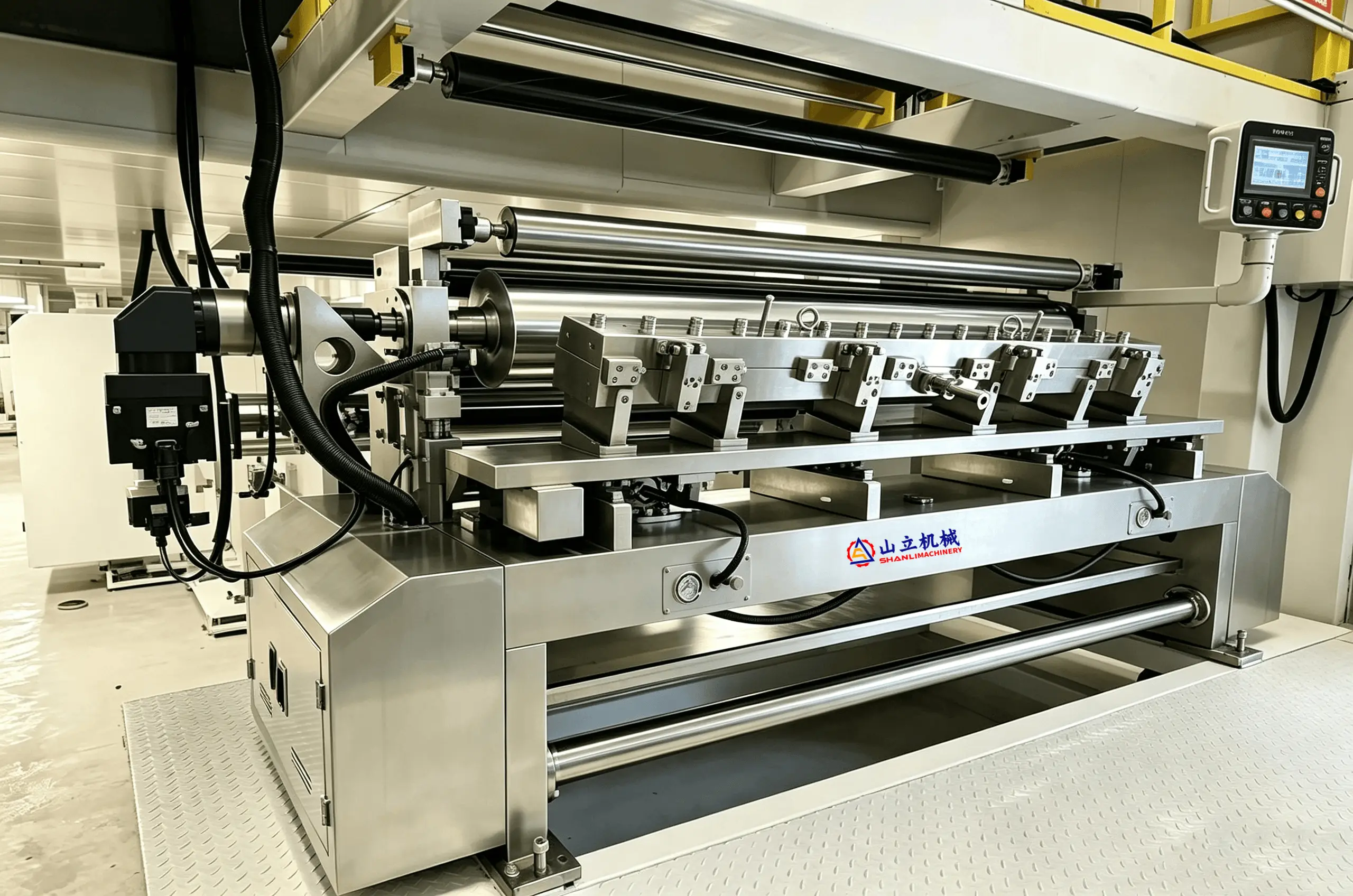

当前行业主流精密机型，普遍采用伺服驱动计量泵定量供胶模式，涂层厚度依靠供胶流量与走膜车速的精准比值计算控制。相较于传统刮刀机械间隙调厚工艺，该模式大幅减少机械磨损、人工调节带来的变量干扰，涂层厚度重复性与稳定性显著提升，适配高端 PCB 精细线路的生产要求。

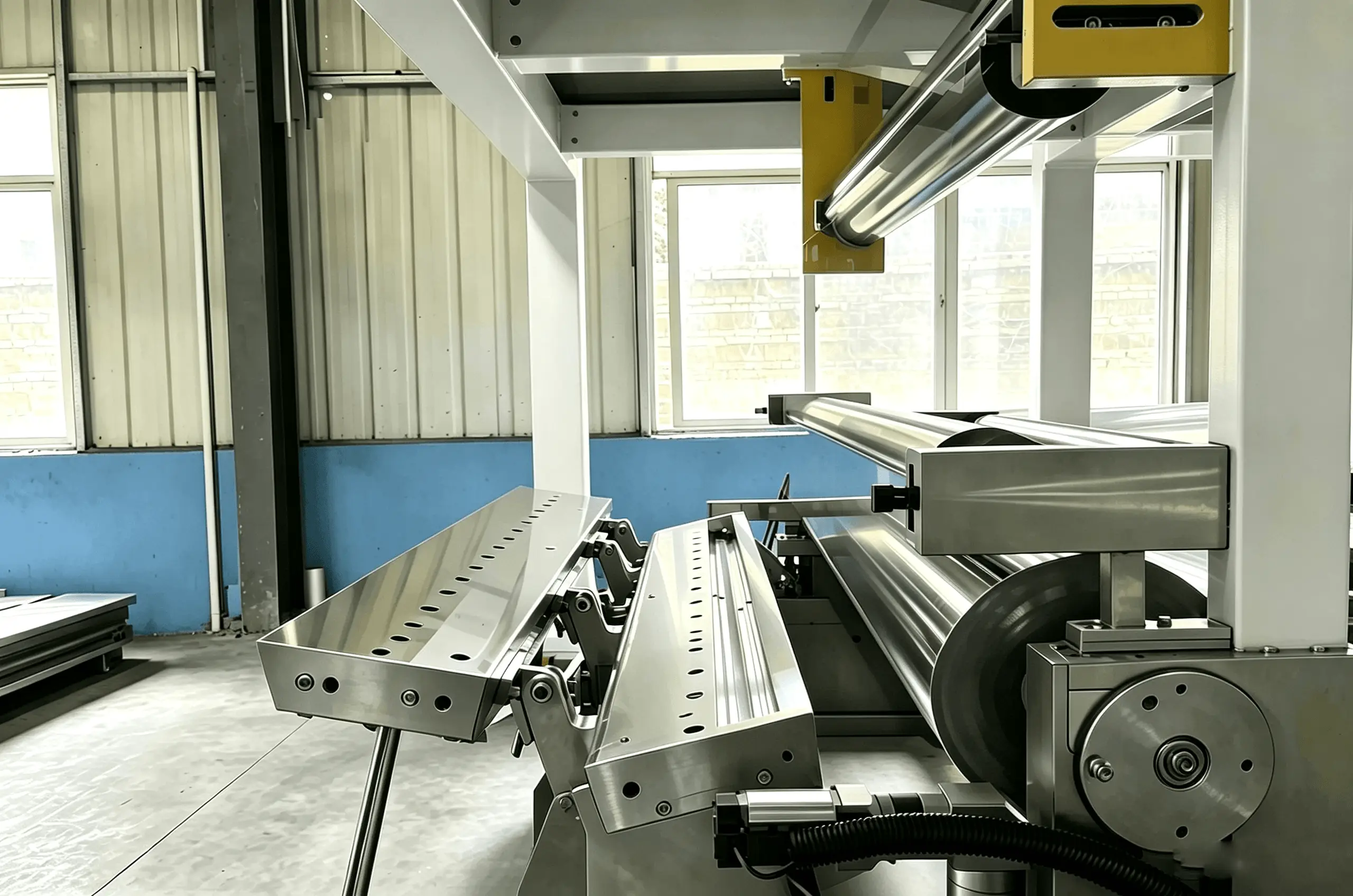

仅靠计量泵供胶无法完全消除幅宽偏差，管路供胶压力波动、模头内部胶液分布不均，仍会引发横向厚度差。因此成熟的精密涂布设备，均会在模头腔体内置分流补偿流道结构，全方位平衡全幅胶液压力，弱化边缘厚薄差值，保障整卷干膜厚度均匀性符合量产标准。
三、烘箱配置：温控参数匹配感光胶溶剂挥发特性
烘箱总长、分段温控、加热热源三大核心参数，直接决定设备的工艺适配弹性，也是区分通用机型与高端精密机型的关键依据。
行业烘箱标准长度区间为 12–60m，其中12–25m 短烘箱多用于打样及小批量生产线，30–45m 为标准量产配置，50–60m 长烘箱适配高速超薄干膜量产场景。设备普遍采用多段独立控温悬浮热风干燥结构，可按照感光胶溶剂挥发曲线设置梯度温度，常规工艺参数为前段 60–80℃、中段 100–120℃、后段 80–90℃。前段低温可减缓溶剂挥发速度，防止湿膜表层快速结膜、包裹内部溶剂形成气泡缺陷；中段高温加速深层溶剂迁移，保障干燥彻底；后段低温冷却定型，有效消除涂层内部应力，规避干膜收卷后褶皱、翘曲问题。
市面主流加热热源包含电加热、导热油加热、蒸汽加热、天然气热风加热四类，各类方案适配场景与优缺点明确。电加热温控响应速度快、调节灵活，适合频繁切换产品规格的批量产线，但长期连续量产的单位能耗成本偏高；天然气热风炉热转换效率高、量产成本优势显著，不过前期需配套燃气管道与废气处理设施，厂区基建投入更大；蒸汽、导热油加热方案，多用于具备集中供热系统的大型一体化工厂。企业选型需结合厂区现有能源配套、产品生产结构综合取舍。
四、洁净体系与基材传输：影响量产良率的隐性参数
在干膜量产过程中，洁净控制与基材传输精度属于容易被忽视的隐性核心参数，直接决定干膜针孔、褶皱、脏点等不良缺陷的发生率，是保障量产良率的关键。
行业高端设备的洁净管控体系分为供胶端与涂布腔体两部分。供胶系统采用全封闭管路搭配多级精密过滤、在线消泡装置，逐级拦截胶液内固体颗粒，消除物料输送、搅拌过程中产生的微小气泡，从源头规避针孔缺陷；涂布区域采用密闭腔体结构，腔内维持微正压环境，有效隔离车间浮尘杂质，降低湿膜涂布阶段的污染风险，可满足 IC 载板等高洁净要求产品的生产标准。

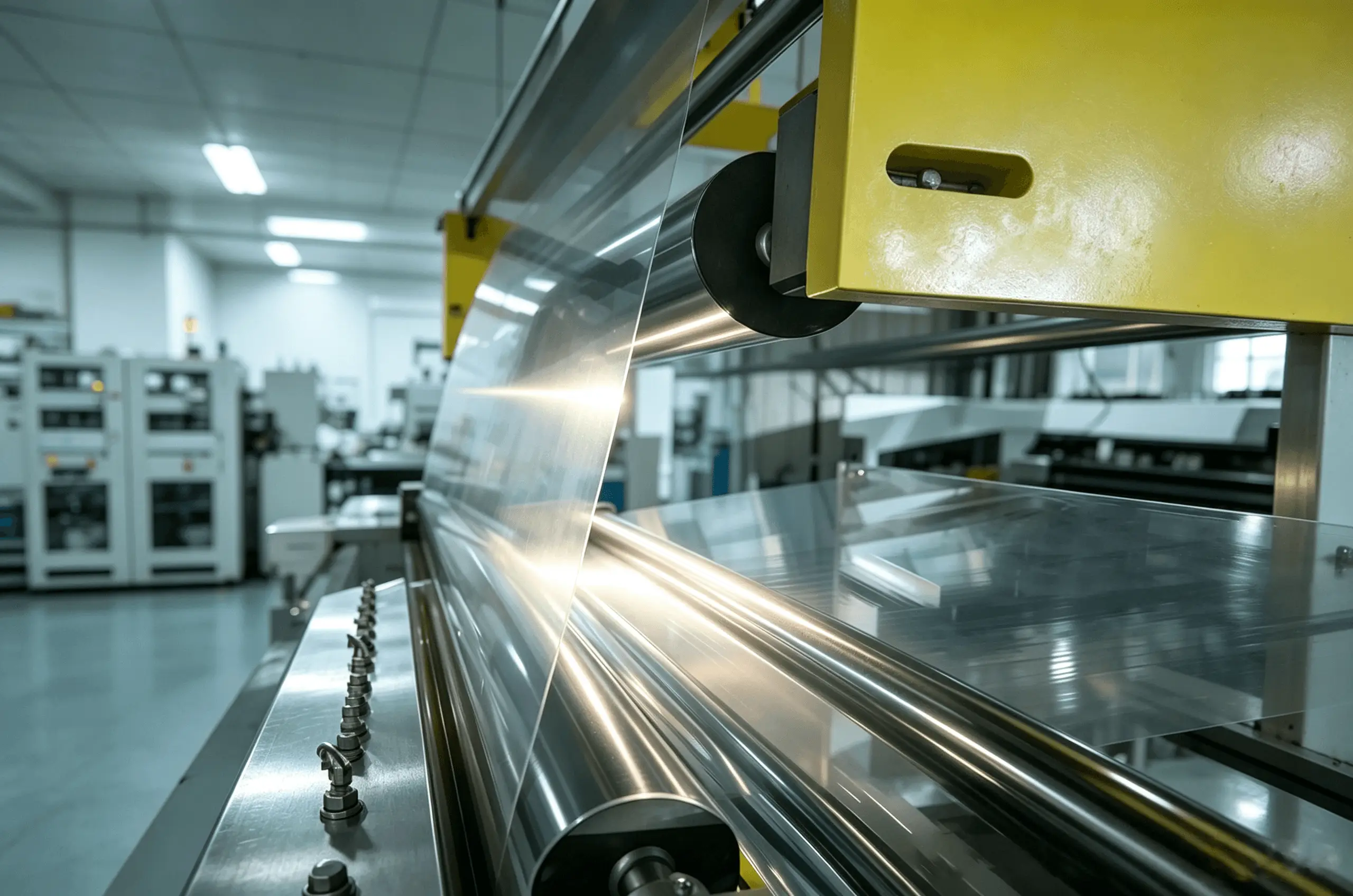

基材传输环节依靠分段闭环张力控制系统，实现各驱动辊独立调速、张力解耦，精准控制 PET 薄膜拉伸形变，避免基材松紧不一、横向褶皱等问题。收卷单元标配自动纠偏、双工位零速换卷结构，纠偏装置实时修正基材横向偏移，双工位接料模式支持设备不间断连续生产，大幅提升有效生产时长，降低停机损耗。
五、参数落地量产：设备集成与工艺调试能力参考
设备样本标注的幅宽、速度、厚度、烘箱等参数，仅代表设备理论性能上限，能否实现长期稳定量产，核心取决于整机零部件加工精度、系统集成匹配度与工艺调试经验。
模头、张力执行机构、热风风嘴等核心零部件的加工精度，直接决定设备标称参数的实际落地效果。同时，不同感光胶的树脂体系、固含量配方差异较大，对应的供胶流量、干燥曲线、走膜速度等工艺参数需要针对性调试匹配，才能适配不同产品的生产需求。
对于计划新建、升级 HDI、IC 载板、FPC 干膜产线的项目方，选型阶段需横向对比多家设备厂商的参数适配区间、设备稳定性与工艺调试能力，广东山立机械科技有限公司等供应商深耕光学膜领域，在核心部件加工、超薄干膜工艺调试积累也有技术侧重。项目方可以结合自身产能规划、车间洁净等级、厂区能源条件综合评估设备适配性，优先选择系统集成稳定性强、工艺落地案例充足、配套服务完善的装备供应商，保障产线长期稳定量产。
